Lükandsüsteem X5D, seina paksus 125/150mm, ukseleht 40-65 mm, karkass 100 mm

Xinnix X5 seinasisene lükandsüsteemi osa 2.

Xinnix seinasisese lükandsüsteemi osa 2 koosneb komplekti vajaminevast siinist, rullikutest, „softbrake“ süsteemist ja kinnitustest.

Seina paksus 150 mm, millest seinasisese karkassi paksus 100 mm. Saadaval ka 125 mm ja 164 mm paksusele seinale sobilik versioon.

XINNIX seinasisese lükandukse süsteemi komplekt koosneb kolmest osast.

Osa 1. seinasisesed tugipostid

Osa 2. lükandsüsteem (rullikud, soft-brake)

Osa 3. viimistlusprofiil koos vajalike kinnitustarvikute ja tihenditega

Komplekti ei kuulu ukseleht ja käepide.

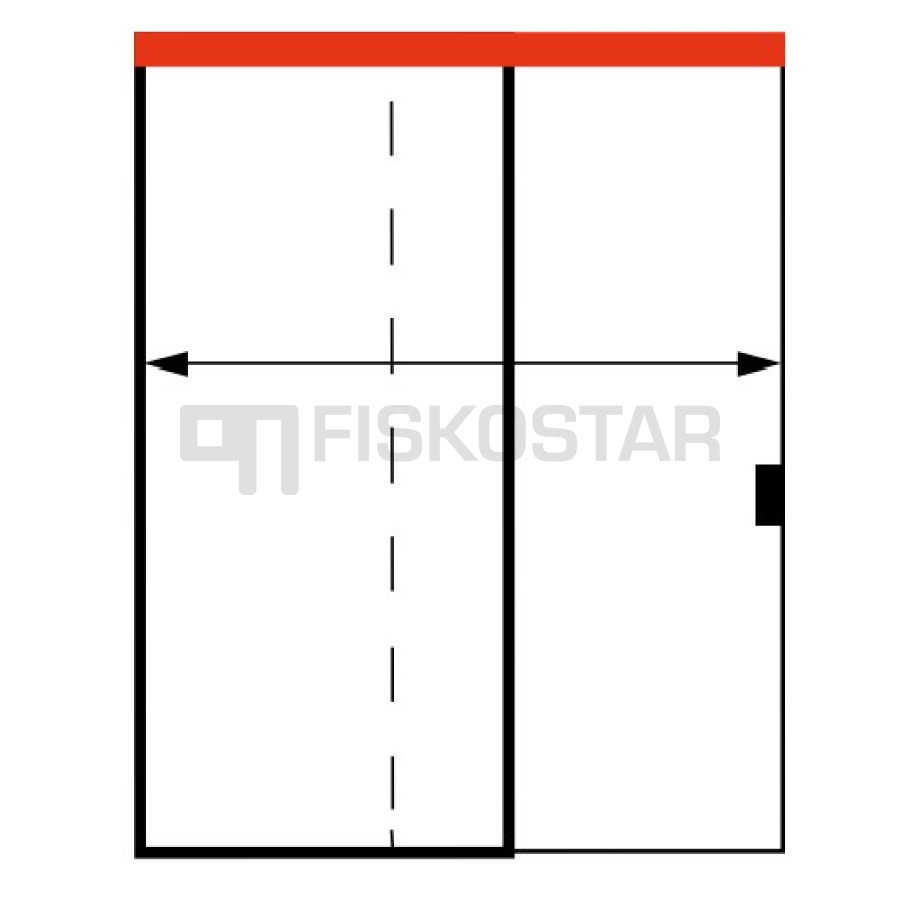

Süsteemi mõõtude arvestamiseks võtta aluseks järgnev skeem:

Arvutuste aluseks võtta lõplik soovitud läbipääsuava mõõt.

Ukselehe laius = lõpliku läbipääsuava laius + 30 mm

Ukselehe kõrgus = lõpliku läbipääsuava kõrgus + 4 mm

Konstruktiivse ava laius = ukselehe laius (Ww) x2 + 10 mm

Konstruktiivne ava kõrgus = ukselehe kõrgus + 90 mm

Vaata Xinnix X5 süsteemi paigaldusvideot siin
